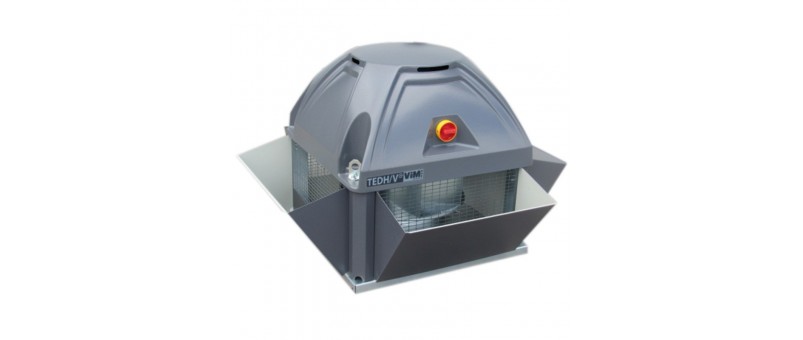

Tourelles d'extraction F400

Les tourelles d'extraction sont utilisées dans les locaux tertiaires tels que les cuisines professionnelles, en désenfumage dans les Établissements Recevant du Public (ERP) ainsi que dans les immeubles collectifs.

TEDH F400

Les tourelles TEDH F400 sont disponibles de la taille 250 à 560. Elles s'appliquent pour l'extraction des fumées et gaz chauds en cas d'incendie, de l'air vicié pour les locaux tertiaires et industriels, et des polluants pour les cuisines professionnelles. La température maximum à respecter pour l'air extrait est de 120°C.

Elles comprennent une turbine haute performance en acier galvanisé. Au niveau du pavillon d'aspiration, le flux d'air rencontre une convergence puis une divergence, permettant une optimisation aéraulique et une performance accrue de la tourelle, tout en réduisant les niveaux sonores. La turbine est accouplée directement sur l'arbre moteur. Le matériau de la platine, bras et support moteur est l'acier galvanisé. Les pattes de levage selon le modèle, et les élingues de levage sont au nombre de 2 ou 4. Les enjoliveurs de bras en tôle sont prélaqués de couleur gris RAL 7024, rendant une finition soignée de la tourelle, pratique pour démonter et accéder aux points de fixation de la tourelle. Le câble d'alimentation de la tourelle est dissimulé et protégé. Le grillage de protection est en matériau tôle d'acier, et également prélaque de couleur gris RAL 7024, la norme NF EN ISO 12499 est appliquée pour la conformité de la grille. La calotte est en matériau ABS PPMA de couleur gris RAL 7024, ce qui confère au moteur et au pressostat une protection efficace, une tenue aux UV et intempéries excellente, et une très bonne résistance aux chocs. La tôle prélaquée de couleur gris RAL 7024 observe une catégorie corrosivité atmosphérique C5 selon NF EN ISO 12944-5.

A savoir : pour éviter le rejet de salissures, la plaque POPM plaque d'obturation une face rejet pour TEDH permet d'installer la tourelle à proximité d'un mur, ou bien d'un obstacle, ou dans un angle. Cela permet de gagner de la place, et d'éviter que l'air soit rejeté sur un côté.

TEDV F400

Les tourelles TEDV F400 sont à rejet vertical : le moteur et la turbine ne sont pas visibles, l'encrassement des abords immédiats est amoindri, et la tourelle présente une protection efficace contre les entrées d'eau.

Les 4 déflecteurs en tôle couleur gris RAL 7024 sont livrés montés d'usine sur le modèle TEDV F400, ou séparément en kit KRVT pour un montage sur chantier.

Après les tests techniques en laboratoire, les conclusions vérifient l'absence d'incidence du kit rejet vertical et de la plaque d'obturation une face sur les performances aérauliques, acoustiques, et électriques de la tourelle.

TCDH F400

Les tourelles TCDH ne sont pas conformes ErP, elles sont utilisées seulement pour le désenfumage en cas d'incendie, et pour l'extraction de l'air vicié en ventilation de process, dans les centres de données.

La version TCDH est la version économique, le moteur est intégralement protégé.

La turbine à réaction est en matériau acier galvanisé, elle est montée directement en accouplement moteur. Le moyeu est en alliage d'aluminium. La platine d'aspiration, le bras, et le support moteur sont en tôle d'acier galvanisé. La calotte est en polyéthylène de couleur grise RAL 7040, pour le rejet horizontal TCDH elle est fixée par 4 écrous. Le grillage de protection est anti-volatiles. L'air extrait doit respecter une température maximum en régime permanent de 80°C pour TCDH. Le moteur 1 vitesse monophasé 230V accepte la variation de vitesse par variation de tension.

TCDV F400

La version verticale apporte une atténuation acoustique, le moteur et la turbine sont complètement cachés, et l'encrassement des abords immédiats est réduit

L'air extrait doit respecter une température maximum en régime permanent de 40°C.
